GNSS 액티브 안테나 선택 가이드
(gnss antenna)

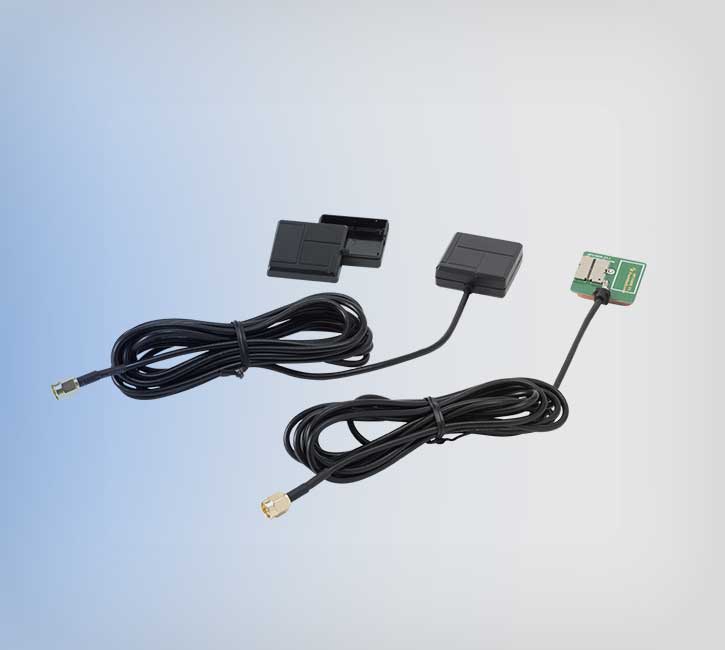

GNSS 액티브 안테나는 LNA, 패치 안테나, RF 케이블로 구성됩니다. 패치 안테나를 통해 수신된 GNSS 신호는 LNA를 통해 증폭되어 RF 동축 케이블을 통해 사용자의 단말기로 전송됩니다. GNSS 주파수 대역, 방수 기능, 증폭 게인, 케이블 길이 등 사용 환경에 맞는 다양한 옵션을 선택할 수 있습니다.
- 방수(옵션) IPX6, IPX7
- GPS/GLONASS
- 20dB 이상 게인
- 듀얼 피딩 고정밀 GNSS 안테나
| 모델 | AP110 | AP106LM | AP106DM | AP406LM | APF9P03 |
|---|---|---|---|---|---|
| 주파수 범위 [MHz | 1575.42 | 1575.42 | 1575.42 ~ 1605 | 1575.42 | L1, L2 |
| 소신호 게인 [dB] | 20.0 | 20.0 | 20.0 | 28.0 | 32/33 |
| LNA 노이즈 수치 [dB] | 0.65 | 0.65 | 0.65 | 0.65 | 3.0 |
| 공급 전압 [V] | 3.3 | 3.3 | 3.3 | 3.3 | 3.3 |
| 전력 소비량 [mW] | 15.0 | 15.0 | 15.0 | 70.0 | 47.8 |
| VSWR | < 2.0 | ||||
| 축비 [dB] | < 3.0 | ||||
| 편파 | RHCP | ||||
| 케이블 유형 | RG174 | ||||
| 커넥터 유형 | SMA, MCX, N, Fakra, 533, GT5 | ||||
| 최대 거리 [m] | 3.0 | 6.0 | 6.0 | 8.0 | 8.0 |
| 크기 [mm] | 31.5 x 31.5 x 11.0 | 45.0 x 45.0 x 13.3 | 45.0 x 45.0 x 13.3 | Φ100 x 25 | |
|
 |
 |
 |
||
| 환경 데이터 | 최소 | 보통 | 최대 | 단위 |
|---|---|---|---|---|
| 작동 온도 | -20 | +70 | °C | |
| 보관 온도 | -40 | +85 | °C | |
| 상대 습도 | 20 | 95 | % | |
| 공급 전압 | +5 | V | ||
| ESD 등급(일반) | +8 | KV | ||
| ESD 공기(옵션) | +25 | KV | ||
| RoHS | 규정 준수 및 친환경 | |||

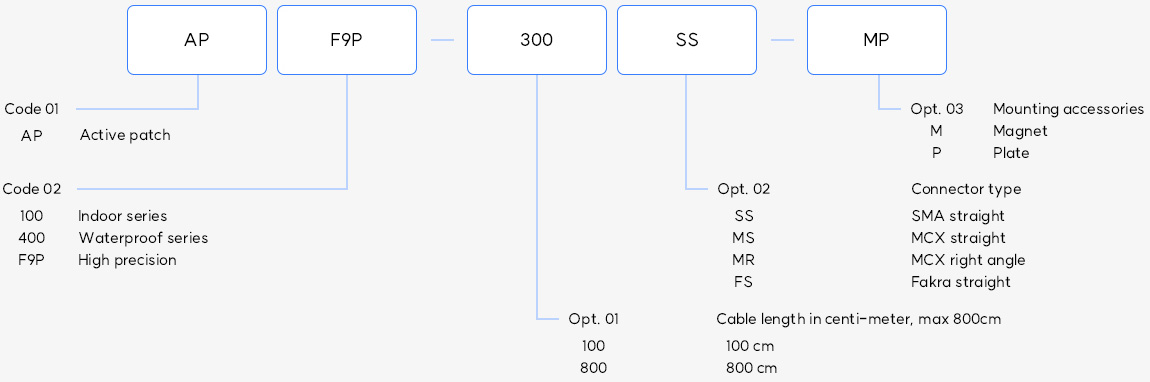

주문 정보
GNSS 수신기 선택 가이드
(gps antenna)

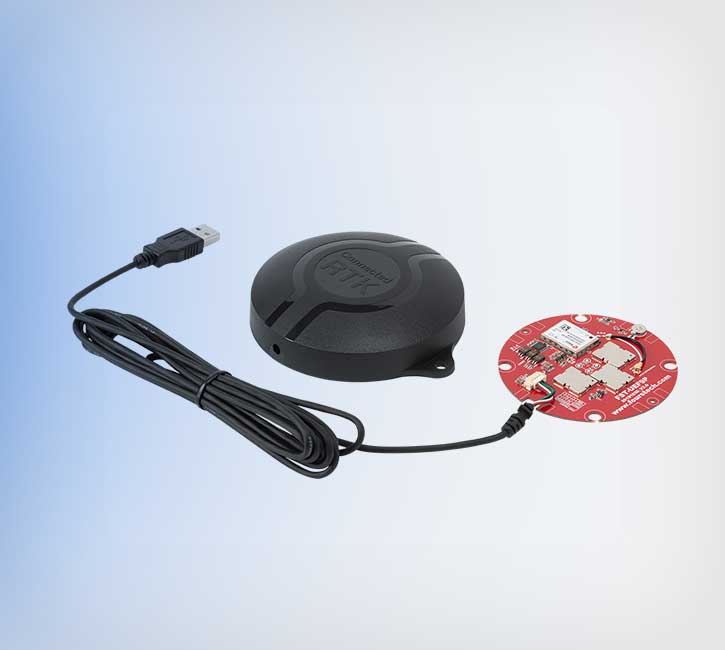

자율주행 등 위성항법장치의 활용이 급격히 증가하면서 새로운 안테나 기술도 개발되고 있습니다. 당사는 GNSS MCU 모듈이 내장된 스마트 시리즈인 AP 시리즈용 패치안테나를 사용하고 있으며 RTK 실시간 이동 측위 기술과 결합하여 0.01m + 1PPM의 정확도를 제공하는 고정밀 F9P 시리즈를 비롯하여 추측 항법 기술이 내장된 DR 시리즈 등 다양한 제품을 제공하고 있습니다. 추측 항법 기술을 접목한 제품은 GNSS 수신이 어렵거나 불가능한 상황에서도 고정밀 위치 정보를 유지할 수 있어 카셰어링 등에 활용되고 있습니다.
- 방수(옵션) IPX6, IPX7
- GPS/GLONASS/BEIDOU/QZSS
- 64/72 채널 지원
- 115,200bps, 9,600bps(옵션)
- NMEA-0183 및 바이너리 프로토콜
| 모델 | FCE100 | FCE1528 | FCE206RS | FCE1616 | FCE1316 | UEF9P | UNM9V | |
|---|---|---|---|---|---|---|---|---|
| 수신기 유형 [MHz] | 다중 GNSS 1561, 1575, 1598~1605 | L1, L2 | 1575~1605 | |||||
| 감도 [dBm] | 추적 | -160 | -167 | -160 | ||||
| 콜드 스타트 | -147 | -148 | -148 | |||||
| 핫 스타트 | -151 | -157 | -157 | |||||
| 정확도 [m CEP] | 위치 | 2.5 | 0.01+1PPM | 2.5 | ||||
| SBAS | 2.0 | N | 1.5 | |||||
| 초기위치결정시간 [sec] | 콜드 스타트 | 28 | 29 | 29 | ||||
| 핫 스타트 | 2 | 1 | 1 | |||||
| RTCM 지원 | N | 3.0 | 2.0 | |||||
| 인터페이스 | UART | RS-232C | UART | UART | UART | |||
| 보드율 [bps] | 표준: 115,200/옵션: 9,600 | 9,600 | 9,600 | |||||
| 크기 | 31 x 31 x 11 | 48 x 22 x 10 | 45 x 45 x 10 | 16 x 16 x 5 | 13 x 16 x 2 | 100 x 25 | 45 x 45 x 10 | |
| 인증 | KC, CE | KC, CE, FCC | CE | N | N | N | ||
 |
 |
 |
 |
 |
 |
|||
| 환경 데이터 | 최소 | 보통 | 최대 | 단위 |
|---|---|---|---|---|
| 작동 온도 | -20 | +70 | °C | |
| 보관 온도 | -40 | +85 | °C | |
| 상대 습도 | 20 | 95 | % | |
| RoHs | 규정 준수 및 친환경 | |||

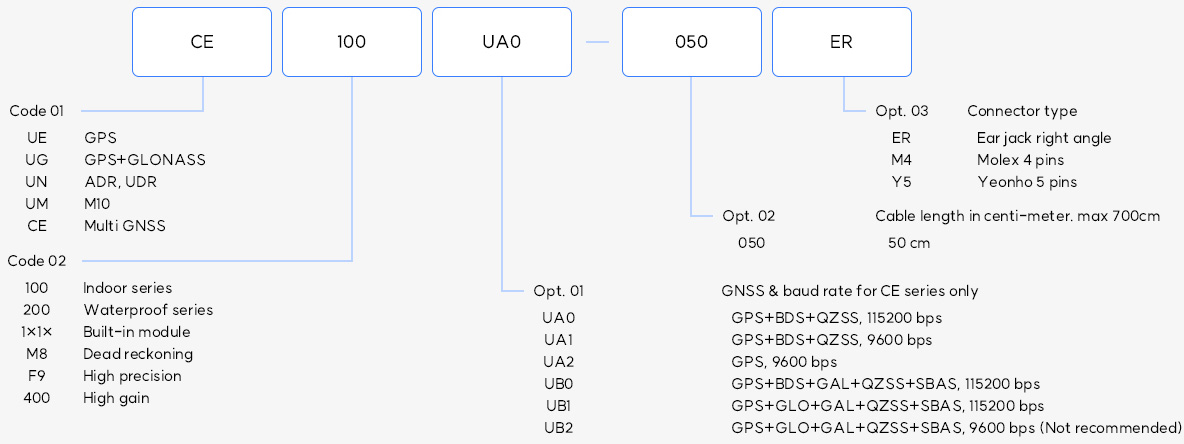

주문 정보
4 엘리먼트 항재밍 GNSS 수신기
(anti-jamming receiver)

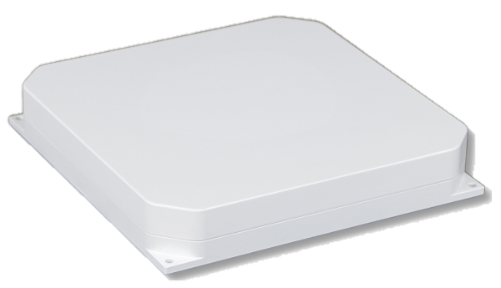

위성 항법 시스템은 현재 민간과 군에 위치 및 시간 정보를 제공하는 유용한 시스템으로 사용되고 있지만, 장거리 위성 신호의 감도가 낮아 간섭 공격에 취약하다는 단점이 있습니다. FDE5000 시리즈는 GPS L1, GLONASS L1, BEIDOU B1 대역을 커버하는 4개 안테나 어레이 구조의 항 재밍 수신기입니다. 간섭에 취약한 환경에 적용할 수 있기 때문에 특히 군사 관련 분야에 적합한 모델입니다. 위성 신호를 수신한 후 고조파, 주파수 스윕, 펄스, 백색 잡음, 주파수 변조, 진폭 변조 및 위상 변조와 같은 다양한 유형의 광대역 및 협대역 간섭 신호를 제거할 수 있습니다.
- GPS L1/GLONASS L1/BEIDOU B1
- 높은 대역 외 제거율
- 높은 선형성
- 넓은 입력 범위
| 모델 | FDE5000 | |||||
|---|---|---|---|---|---|---|
| Receiving frequency [MHz] | 1559~1610 | |||||
| Anti-jam frequency [MHz] | 1601~1575 | |||||
| Anti-jam ability [dB] | single jam ≥ 100, triple jam ≥ 85 | |||||
| Gain [dB] | 3 (wlwvation angle 90° | |||||
| Single output power [dBm] | ≤ -55 | |||||
| Impedance [Ω] | 50 | |||||
| Input voltage [V] | 18~36 | |||||
| Power consumption [W] | ≤ 15 | |||||
| Weight [g] | ≤ 500 | |||||

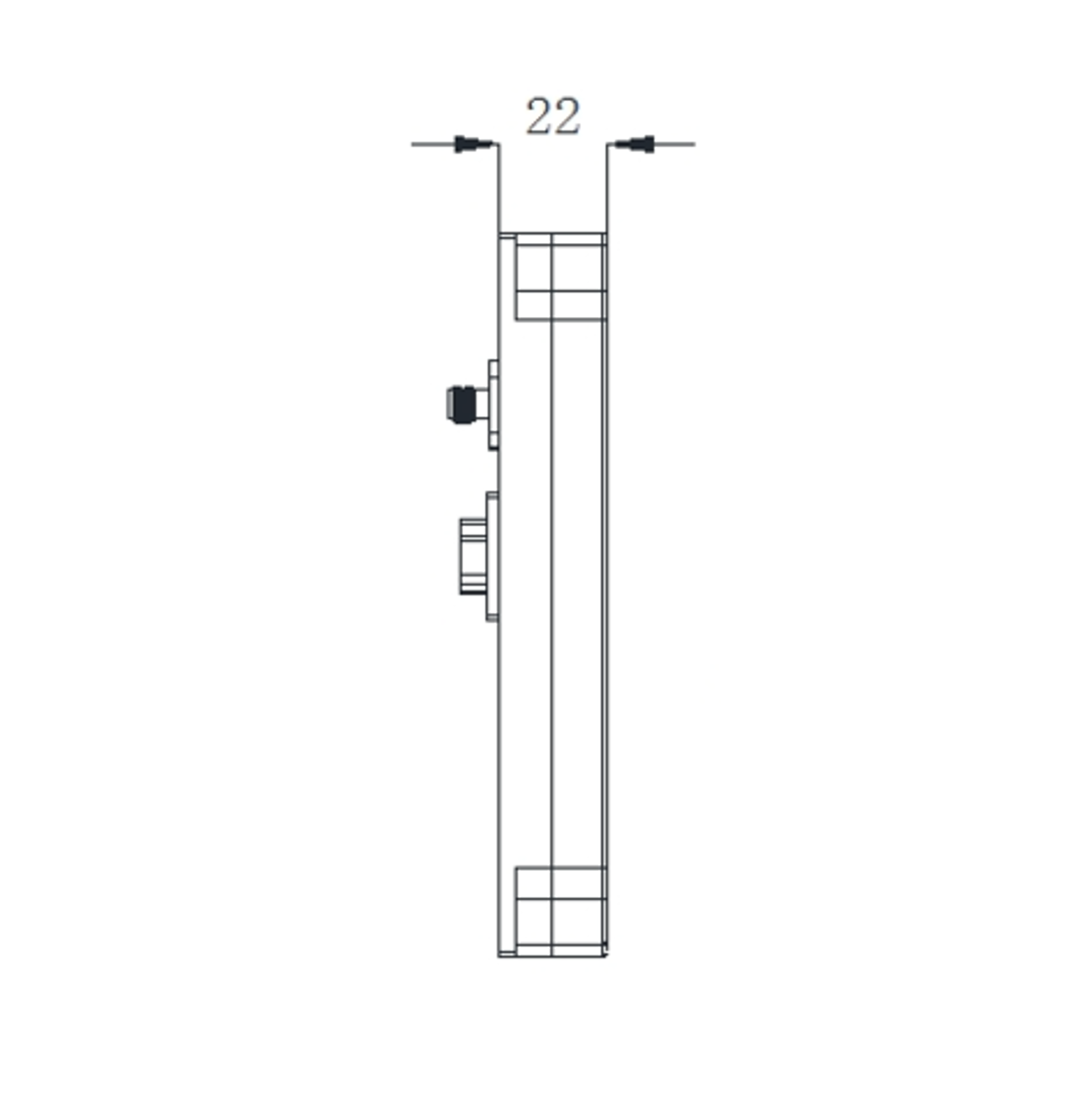

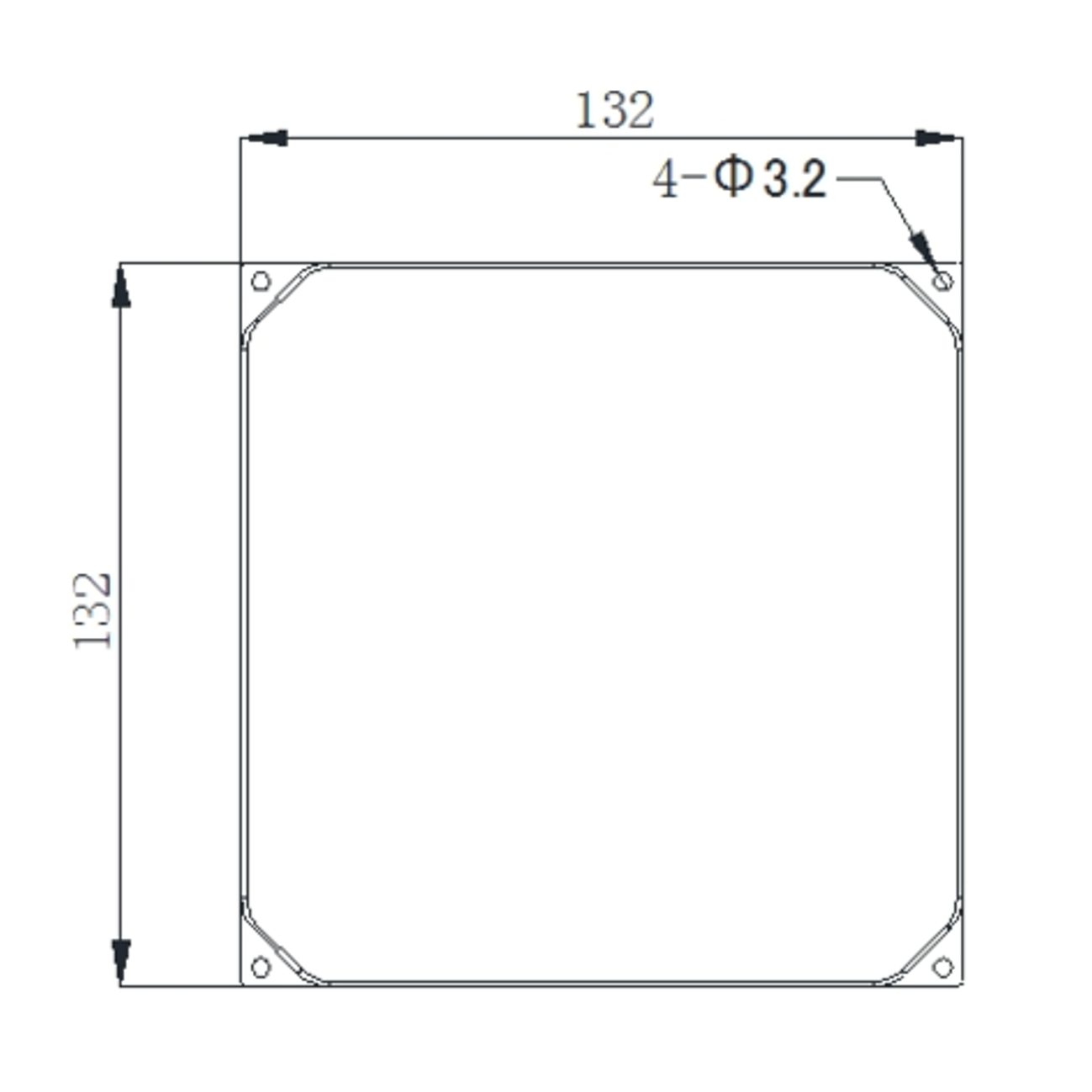

| Dimesions [mm] | 132 x 132 x 22 | |||||
| Environmental adaptability [℃] | Operating temperature: -40 ~ +60 / Storage temperature: -55 ~ +65 | |||||

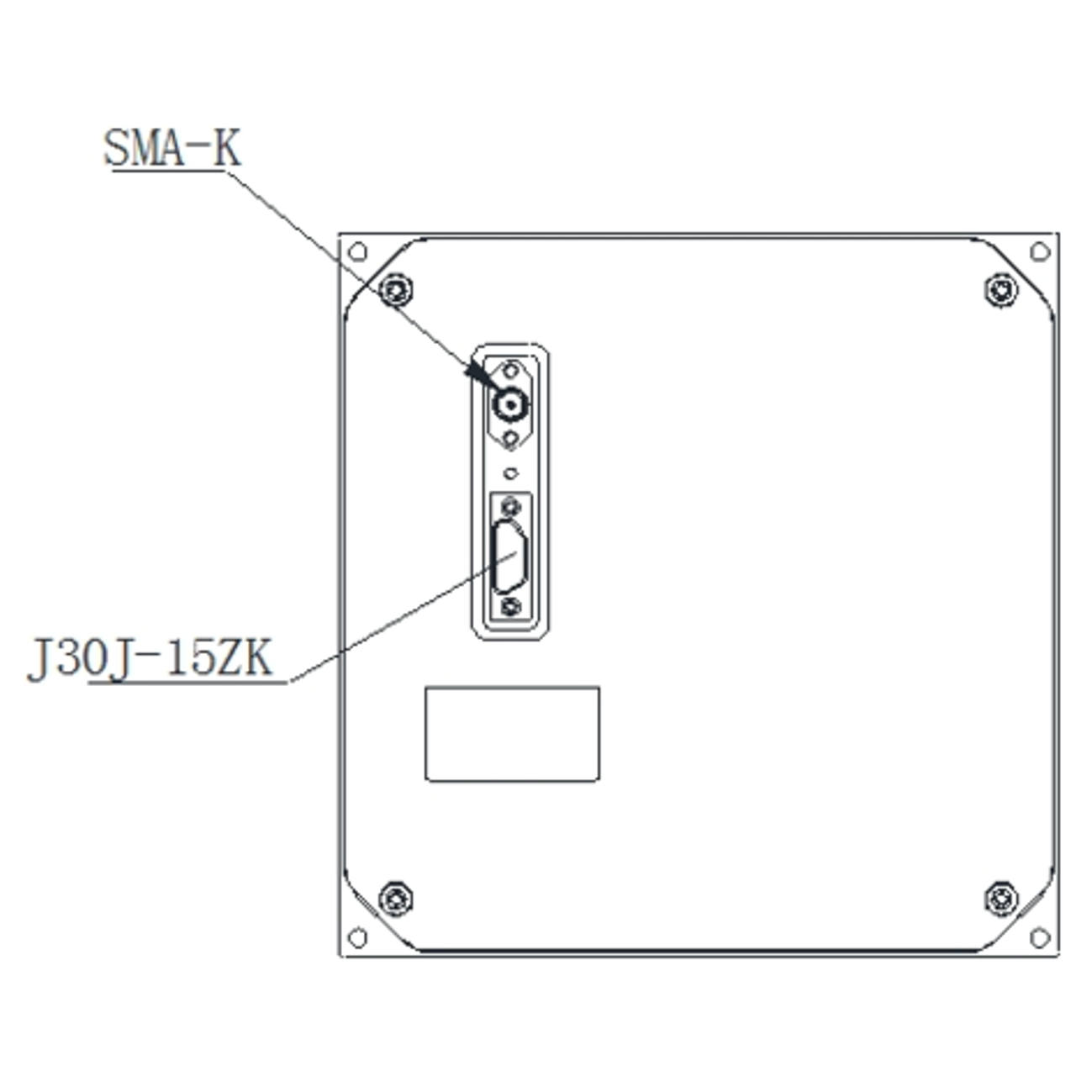

| INTERFACE No. | Name | Description |
|---|---|---|
| 1 | VCC IN | 18~36 VDC |
| 2 | VCC IN | 18~36 |
| 3 | GND | GND |
| 4 | GND | GND |
| 5 | 422Rx+ | RS422 signal reception + |
| 6 | 422Rx- | RS422 signal reception - |
| 7 | 422Tx+ | RS422 signal transmission + |
| 8 | 422Tx- | RS422 signal transmission - |
| 9 | TTL | +5 VDC |
| 환경 데이터 | 최소 | 보통 | 최대 | 단위 |
|---|---|---|---|---|
| 작동 온도 | -40 | +60 | °C | |
| 보관 온도 | -55 | +65 | °C | |
| 상대 습도 | 20 | 95 | % | |
| RoHs | 규정 준수 및 친환경 | |||
고정밀 5 엘리먼트 항재밍 GNSS 안테나
(anti-jamming antenna)
위성 항법 시스템은 현재 민간과 군에 위치 및 시간 정보를 제공하는 유용한 시스템으로 사용되고 있지만, 장거리 위성 신호의 감도가 낮아 간섭 공격에 취약하다는 단점이 있습니다. FDA5005 시리즈는 GPS L1/L2, GLONASS L1, BEIDOU B1/B3 대역을 커버하는 5개 안테나 어레이 구조의 고정밀 항 재밍 안테나입니다. 간섭에 취약한 환경에 적용할 수 있기 때문에 특히 군사 관련 분야에 적합한 모델입니다. FDA5005 시리즈는 4개의 항재밍 안테나와 1개의 고정밀 안테나로 구성되어 재밍 공격에 강한 고정밀 위치정보를 제공합니다.
- 고정밀 안테나 + 4개 항재밍 안테나
- GPS L1/L2, GLONASS L1 and BDS B1/B3
- 재밍 공격에 강한 고정밀 GNSS 안테나
| Electrical specification | Anti-jam element | High-precision element | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Frequency range [MHz] | 1268±10 | 1561±2, 1575±1, 1602±4, 1268±10 | |||||||||
| Gain [dB] | ≥ 2 (elevation angle 90°), ≥-6 (20°) | ≥ -6 (5°), ≥ -5.5 (10°), ≥ -4 (15°) | |||||||||
| Polarization | RHCP | RHCP | |||||||||
| Axial ratio | ≤ 3dB (elevation angle 90°) | ≤ 3dB (elevation angle 90°) | |||||||||
| VSWR | < 2.0 | < 2.0 | |||||||||
| Pattern shape | H: omnidirectional, V: hemispherical beam | ||||||||||
| Isolation [dB] | ≥ 17 | ||||||||||
| Phase center error [mm] | < 2 | ||||||||||
| Front to back ratio [dB] | ≥ 15 | ||||||||||
| 환경데이터 | 최소 | 보통 | 최대 | 단위 |
|---|---|---|---|---|
| Operating temperature | -40 | +70 | °C | |
| Storage temperature | -40 | +85 | °C | |
| Relative humidity | 20 | 95 | % | |
| Connector | Feed needle | |||
| Weight | < 500g | |||
| Dimension | B3 antenna: 38 x 38 x 5 mm / Highprecision antenna: Φ90 x 9 mm | |||
| RoHs | Compliance | |||
