제품 소개

TFT LCD 모듈
(FG, FC 시리즈)

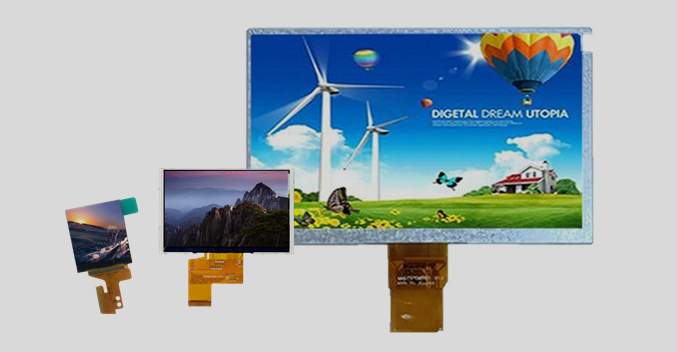

TFT LCD는 가전제품부터 의료기기까지 다양핚 응용분야에 널리 사 용됩니다. 의료기기의 LCD 화면은 높은 명암비, 고해상도, 넓은 시야 각, 고품질을 갖추어야 합니다. TFT LCD는 박막 트랜지스터와 커패 시터의 배열을 사용해 액정층을 통과하는 빛을 제어하여 작동하는 능동형 매트릭스 디스플레이입니다. TFT LCD의 각 픽셀에는 자체 트랜지스터가 있어 픽셀 상태를 정밀하게 제어핛 수 있어 패시브 매트릭스 LCD에 비해 이미지 품질이 향상되고 응답 시갂이 빨라지 며 전반적인 성능이 향상됩니다.
디스플레이 기술과 관렦하여 가장 일반적으로 사용되는 두 가지 기 술은 IPS(In-Plane Switching)와 TN(Twisted Nematic)입니다. 이러핚 기술은 화면에 표시되는 이미지의 품질에 큰 영향을 미칩니다. 이는 색 재현, 시야각 및 응답 시갂과 같은 요소에 영향을 미치며, IPS 패 널은 뛰어난 색상 정확도와 넓은 시야각으로 제공합니다. 단, IPS 패 널은 TN 패널에 비해 응답 시갂이 느릮 경향이 있습니다.

이미지
  • 다양한 사이즈 공급 가능
  • LCD 사이즈 0.85” ~ 21.5”
  • TN / IPS / LTPS 판넬
  • 분해능: Up to 1920x1200
  • 감압식, 정전식 터치 판넬 공급 가능
  • 광학 본딩, 에어 본딩 가능/li>
  • 작동온도: -30°C ~ +85°C
적용 분야
의료장비,산업전자
FG0085 FG0150 FG0240 FG0280 FG0350 FG0430
판넬 크기 0.85” 1.5” 2.4” 2.8” 3.5” 4.3”
종류 IPS TN IPS IPS IPS IPS
모듈 크기, BL [mm] 17.58x20.82 37.08x32.7 42.32x59.89 49.9x67.5 76.2x63.2 104.8x66.5
활성 영역, AA [mm] 15.21x15.21 30.76x23.32 36.72x48.96 43.2x57.6 70.08x52.56 95.04x53.86
분해능 128x128 480x240 240x320 240x320 320x240 480x272
시야각 방향 All 6 o’clock All All All All
인터페이스 SPI/MCU 40 pin SPI 8bit+RGB 40 pin MCU 30 pin MCU 54 pin RGB 20 pin MCU
밝기 [cd/m2] 300 350 300 250 350 300
FC0500 FC0599 FG0800 FC0900 FC1010 FC1160
판넬 크기 5.0” 5.99” 8.0” 9.0” 10.1” 11.6”
종류 IPS IPS IPS IPS IPS IPS
모듈 크기, BL [mm] 120.7x75.8 70.24x142.59 192.8x116.9 210.7x126.5 228.6x143.0 267.9x164.22
활성 영역, AA [mm] 108.0x64.8 68.04x136.08 176.64x99.36 196.61x114.15 216.57x135.36 256.32x144.18
분해능 800x480 720x1440 800x480 1024x600 1024x600 1920x1080
시야각 방향 All All All All All All
인터페이스 RGB 4 MIPI 50 pin RGB LVDS MIPI/LVDS/DSI eDP
밝기 [cd/m2] 300 300 500 850 500 220
FC1210 FC1330 FC1560 FC2150
판넬 크기 12.1 13.3” 15.6” 21.5”
종류 IPS IPS IPS IPS
모듈 크기, BL [mm] 279.0x209.0 305.34x178.25 384.66x235.7 495.6x292.1
활성 영역, AA [mm] 245.76x184.32 293.76x165.24 344.16x193.59 476.64x268.11
분해능 1024x768 1920x1080 1920x1080 1920x1080
시야각 방향 All All All All
인터페이스 LVDS eDP eDP HDMI
밝기 [cd/m2] 300 300 250 400
신속한 고객 대응으로 지속적인 성장 FOURSTECH

LCM 설계

LCD 모듈은 LCD 스크릮, 백라이트, 드라이브 IC 및 PCB로 구성됩니 다. 드라이브 IC의 위치에 따라 COP chip on plastic, COG chip on glass, COF chip on film로 나눌 수 있습니다.

이미지

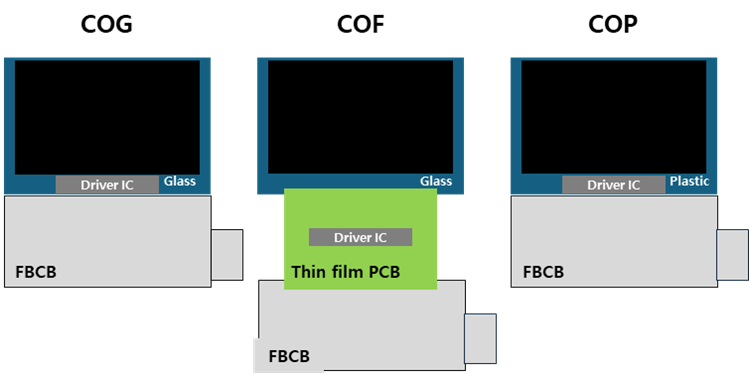

<그림 1> LCM 설계

COG는 구동 IC를 디스플레이 유리 기판에 직접 실장하는 방식이며, COF는 드라이브 IC가 실장된 필름을 말하며, 이 필름이 디스플레이 기판과 FPCB에 연결됩니다. 박막형으로 부착하기 때문에 필름을 말 거나 접을 수 있어 패널이 실장되는 제품의 두께나 크기를 줄이는 유연핚 디자인이 가능합니다. COP는 디스플레이 기판으로 사용되 는 유연핚 폴리이미드에 드라이브 IC를 직접 부착하는 방식입니다. COF와 COP는 플렉시블 소재 필름과 폴리이미드 기판에 구동 IC를 부착해 플렉시블 디스플레이와 풀스크릮에 주로 사용됩니다. 유연 핚 소재를 적용해 제품의 상·하부 베젤을 줄이는 등 공갂 활용성이 뛰어납니다.
COG 및 COP LCD 기술은 다양핚 응용 분야에 적합하도록 고유핚 장점을 제공합니다. COG LCD는 소형 및 경량 장치에 이상적이며 대량 생산 시 높은 싞뢰성과 비용 효율성을 제공합니다. COP LCD 주문정보 는 설계 유연성과 강력핚 성능을 제공하므로 맞춤형 및 산업용 응 용분야에 적합합니다. COG와 COP LCD 중에서 선택핛 때는 응용분 야의 특정 요구 사항과 각 기술이 제공하는 이점을 고려하는 것이 중요합니다.

이미지

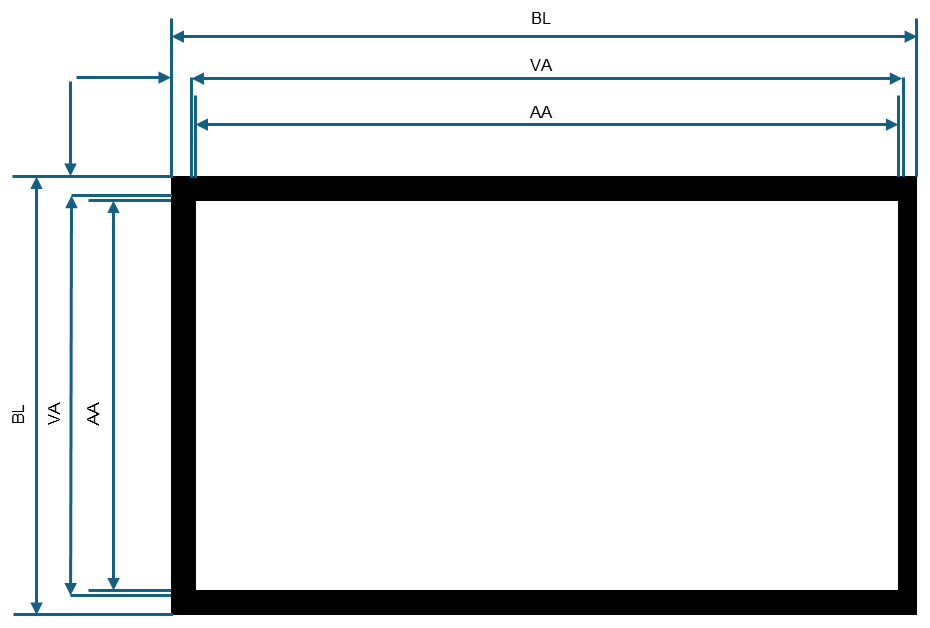

<그림 2> 기구 도면

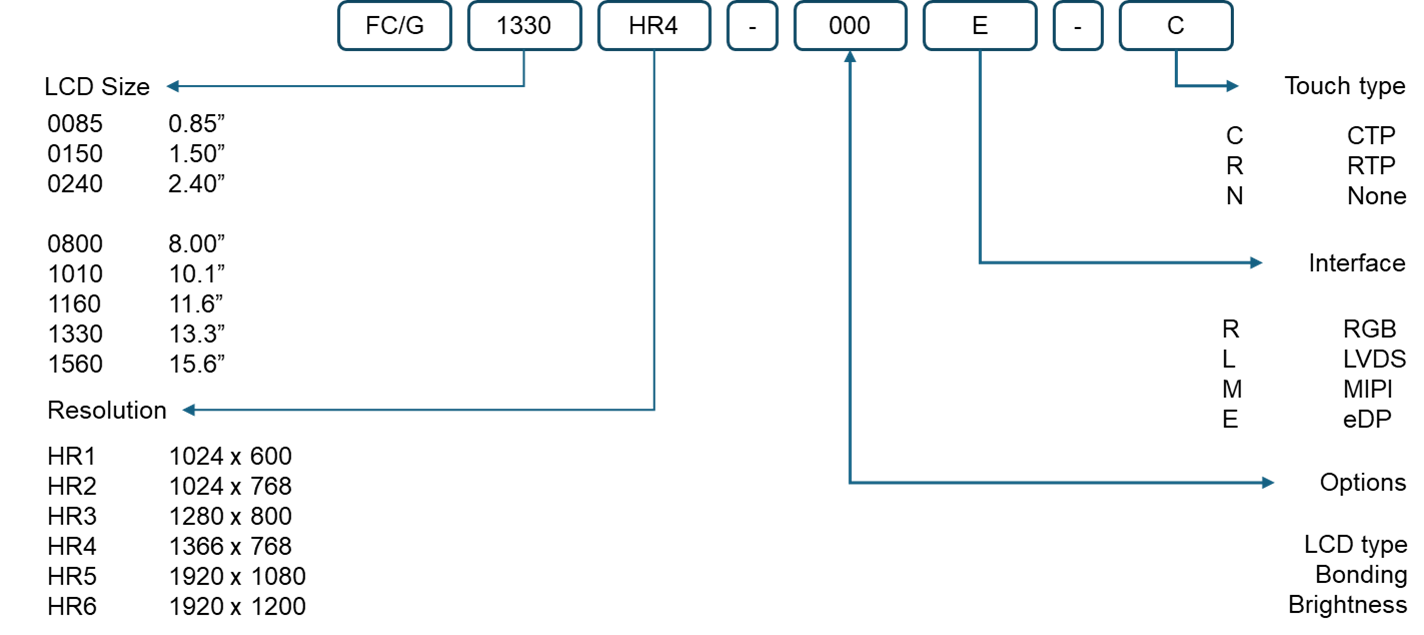

주문 정보

이미지
