임베디드 터치스크린/M 시리즈
(embedded touchscreen/M series)
M100 시리즈는 AMI Advanced Metering Infrastructure 시스템과 관련된 IHD In Home Display 용으로 설계된 당사의 첫 번째 ARM 임베디드 모니터 시리즈입니다. 수 년간 쌓아온 기술적 노하우로 보다 최적화된 제품을 공급하고 있으며, 고객의 불편 및 불량을 최소화하고 있습니다. 이 시리즈는 좋은 성능으로 의료기기 등에 적용되고 있으며, 그 외 다양한 산업용 장비에 적용 가능한 제품입니다.

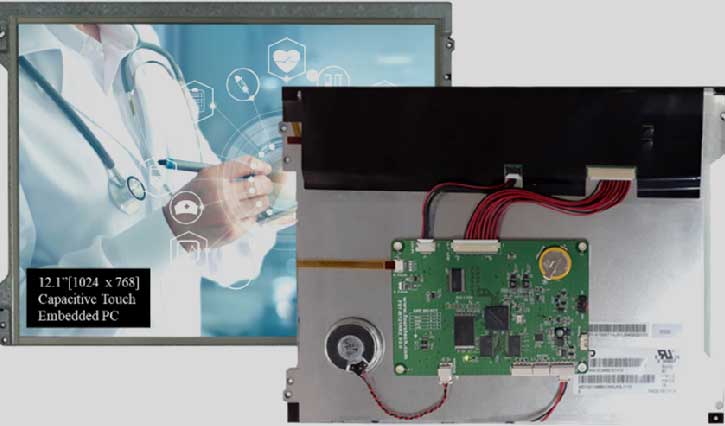

M100 시리즈는 TFT LCD, 터치 스크린, ARM 임베디드 싱글 보드 컴퓨터가 오픈 프레임 형태로 설계된 제품입니다. TFT LCD는 사용자가 원하는 사양에 맞게 설계 가능 하며, 터치 스크린은 감압식 터치 또는 정전식 터치 모두 지원 가능합니다. ARM 임베디드 싱글 보드 컴퓨터는 넥셀 사의 NXP2120/700 MHz을 사용한 초기 모델로 운영체제는 Win CE 6.0을 채택하고 있습니다. LCD 크기는 7인치부터 12.1인치까지 지원하며, 해상도는 HD급인 1024 x 768(4:3)까지 지원합니다. ARM 임베디드 싱글 보드 컴퓨터의 최초 개발 목적은 IHD 장비 중 전력량 모니터링 장비로 설계되었으나 이미용 의료기기 산업의 발전과 더불어 이미용 의료기기에 적합하게 설계 변경된 모델입니다. ARM 임베디드 싱글 보드 컴퓨터는 UART, RS-232C, USB 등 다양한 인터페이스를 제공합니다. ARM 임베디드 싱글 보드 컴퓨터를 HMI Human Machine Interface 로 사용할 때 장점 중 하나는 최적화된 인터페이스 제공입니다. 이미용 의료기기의 경우 RS-232C를 이용하여 의료장비의 메인 MCU와 통신하는 시스템으로 하나 또는 여러 개의 RS-232C 통신이 요구되고 있습니다. M100 시리즈의 경우 두개의 RS-232C통신과 한 개의 USB가 지원되며, USB는 GUI Graphic User Interface 개발 시 디버깅 용으로 사용됩니다. 그 외에 SD카드, 외장 스피커가 지원됩니다. 일반 임베디드 컴퓨터의 경우 이더넷, USB, RS-232, RS-422, RS-485, GPIO 등 다양한 인터페이스를 번들로 제공하고 있으나 실제 시스템에서 사용되는 인터페이스는 극히 제한적입니다. M100 시리즈 또는 MX 시리즈는 사용자가 원하는 최적화된 인터페이스만 제공합니다.
M100 시리즈는 10여 년간 의료기기 시장에 공급되면서 성능과 품질이 검증된 제품입니다. ARM 임베디드 싱글 보드 컴퓨터 CPU의 발전과 더불어 당사는 신모델을 출시하였습니다. MX 시리즈에 사용된 ARM 임베디드 싱글 보드 컴퓨터의 CPU는 코아시아 넥셀 사의 S5P6818(Designed by Samsung) Octa-core Cortex-A53을 사용하고 있으며, 운영체제로는 오픈소스인 리눅스 4.4.8을 사용합니다.
- Windows CE 6.0
- 감압식, 정전식(옵션)
- HR 시리즈 : 고해상도 1024 × 768
- 우수한 비용 효율성
| M070 | M080 | M102 | D101HR1 | M121HR2-RT | M121HR2-CT | |
|---|---|---|---|---|---|---|
| 크기 | 7’’ | 8’’ | 10.2’’ | 10.1’’ | 12.1’’ | |
| CPU | NXP2120 / 700MHz | |||||
| 코어 | ARM1176 | |||||
| 해상도 | 800×480 (16:9) | 800×600 (4:3) | 800×480 (16:9) | 1024×600 (16:9) | 1024×768 (4:3) | |
| 밝기 | 350cd/㎡ | 400cd/㎡ | 350cd/㎡ | |||
| 터치 유형 | 감압식 터치 | 감압식 터치 | 정전식 터치 | |||

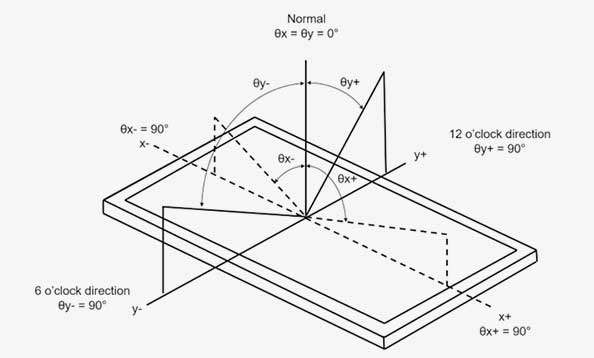

| 시야각 | θL: 70°, θR: 70° / θT: 50°, θB: 70° | θL: 80°, θR: 80° / θT: 70°, θB: 60° | ||||
| 명암비 | 500:1 | 800:1 | ||||
| LCD 인터페이스 | RGB | LVDS | ||||
| 플래시 메모리 | 128MB 또는 256MB(옵션) | 256MB | ||||
| RAM 메모리 | 256MB | |||||
| 비디오 인터페이스 | RGB | DPC(디스플레이 컨트롤러): RGB 지원 | ||||
| 3D 그래픽 가속기: OpenGL ES 1.1 지원 | ||||||
| 비디오 프로세서: H.264, MPEG | ||||||
| 오디오 인터페이스 | I2C | |||||
| OS | Windows CE 6.0 | |||||
| USB | 1 | |||||
| RS-232C | 2 | |||||
| SD | SD | 마이크로 SD | ||||
| 스피커 | 1 | |||||
| RTC | 충전식 백업 배터리 | |||||
| 무게 [kg] | 0.585 | 0.591 | 0.598 | 0.598 | 0.796 | |
| 표시 영역 [mm] | 152.4 x 91.4 | 162.9 x 121.5 | 222.0 x 132.5 | 222.0 x 125.0 | 245.8 x 184.3 | |
| 치수 [mm] | 176.0 x 11.50 x 16.4 | 194.0 x 152.0 x 16.4 | 247.2 x 158.0 x 16.4 | 235.0 x 143.0 x 16.4 | 272.0 x 209.0 x 16.4 | |
|
||||||
