임베디드 모니터/XM 시리즈
(embedded touchscreen/XM series)

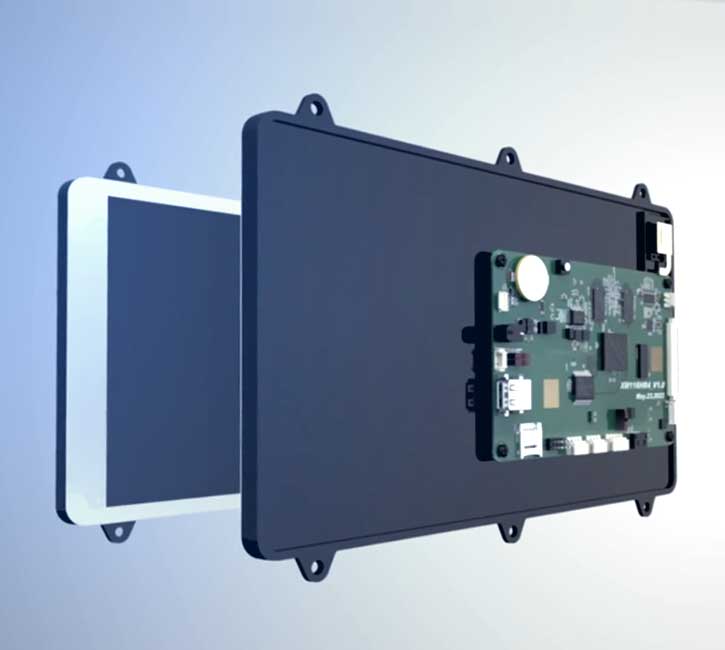

XM 시리즈는 TFT LCD 패널, 싱글 보드 컴퓨터, 터치 패널 및 맞춤형 브라켓으로 구성된 임베디드 터치스크린 제품입니다. USB, RS-232C, RS-422, GPIO, I2C, 마이크로SD, 스피커 기능을 제공하며, 수년 간 쌓아 온 기술적 노하우로 보다 안정적인 성능을 제공합니다. ARM CPU를 사용하는 ARM based computer는 일반적으로 인텔 계열의 CPU를 사용하는 Embedded PC와 구분되며, 주로 HMI Human Machine Interface 분야에 많이 사용됩니다.
특히 XM 시리즈의 싱글 보드 컴퓨터는 CPU로 CoAsia Nexel의 S5P6818 Octa-core Cortex-A53, 메로리로 DDR3 2GB, 저장장치로 eMMC 8GB를 탑재하였으며, 그리고 운영체제로는 오픈소스인 리눅스 4.4.8 커널을 사용하며 UI 프로그램으로는 Qt 5.6 오픈소스 버전을 지원합니다.

이미지
이미지
  • 커널 버전: Linux 4.4.8
  • OS 지원: Ubuntu 18.04
  • LCD 크기: 7" ~ 15.6"
  • 해상도 : 1024x768 ~ 1920×1200
  • eMMC 메모리 : 8GB
  • DDR3 : 2GB
  • 압력 전압 : DC 12V ± 10%
  • 소비전력 : 최대 10W
적용 분야
의료 장비, 이미징 장비, 산업 장비

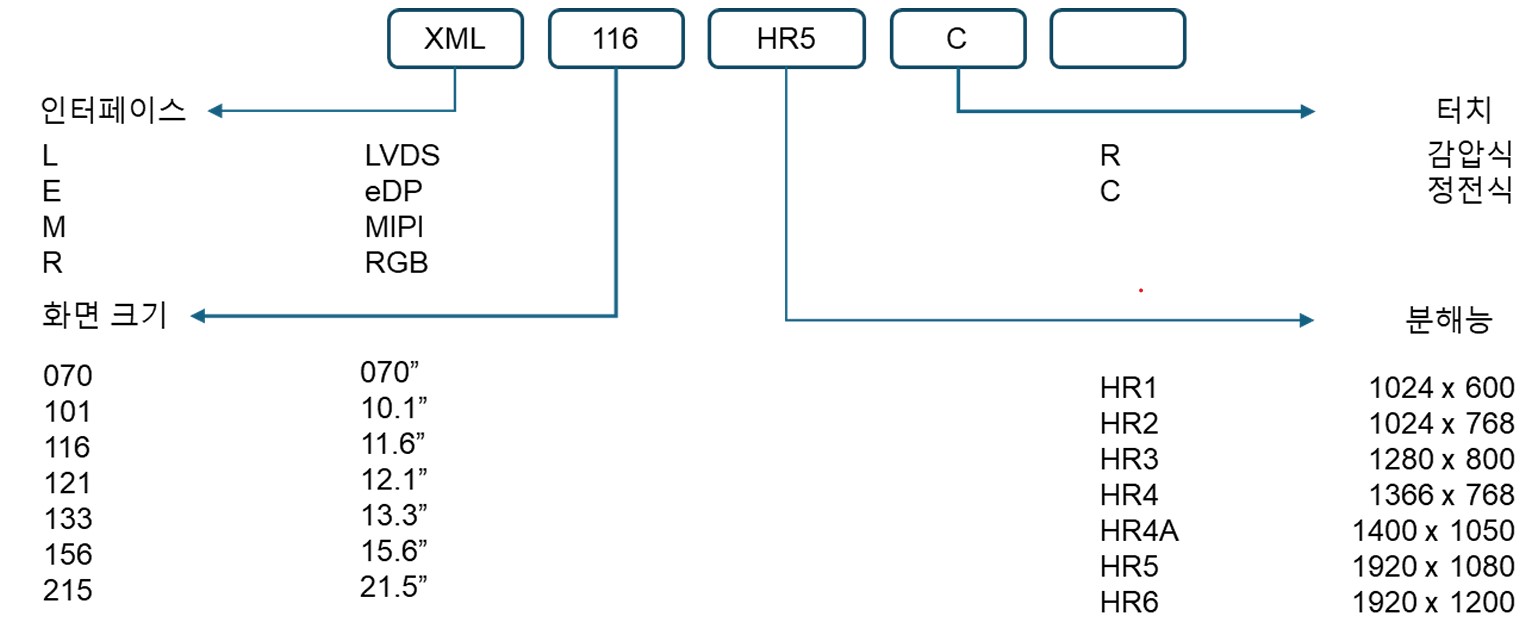

XM080HR-RT XM101HR3-CT XM121HR2-RT 커스텀 디자인
크기 8.0” 10.1” 12.1”
CPU S5P6818 / 1.4GHz
코어 Cortex-A53 옥타코어@1.4GHz(L1 캐시 포함): 코어당 32Kbyte I-캐시, 32Kbyte D-캐시
해상도 1024x600 800x1280 1024x768 1920x1280
밝기 500cd/m²
터치패널 유형 감압식 정전식 감압식
LCD 시야각 θL: 85°, θR: 85°/θT: 85°, θB: 85°(LCD에 따라 다름)
명암비 1000:1 800:1 800:1
eMMC 메모리 8GB
RAM 메모리 DDR3 2GB
비디오 인터페이스 DPC(디스플레이 컨트롤러): RGB, LVDS, MIPI 지원
고성능 3D 그래픽 가속기
Full-HD 멀티 포맷 비디오 코덱
오디오 인터페이스 I2S
OS USB 2.0 호스트, USB OTG, 2 x RS-232C, RS-422, UART, LOG UART, HDMI, I2C, 4 x GPIO
인터페이스 USB 2.0 호스트, USB OTG, 2 x RS-232C, RS-422, UART, LOG UART, HDMI, I2C, 4 x GPIO
마이크로 SD 1
스피커 3W / 모노(출력 레벨 선택 가능)
RTC 충전식 백업 배터리
표시 영역 176.64 x 99.36mm 135.36 x 216.58mm 245.76 x 184.32mm
신속한 고객 대응으로 지속적인 성장 FOURSTECH FOURSTECH 신속한 고객 대응으로 지속적인 성장

싱글 보드 컴퓨터

S5P6818은 Cortex-A53 옥타코어를 사용하며 ARM64 아키텍처 실행 상태에서 64비트 데이터와 더 큰 가상 어드레스 공간을 제공합니다. Cortex-A53은 ARMv8-A 명령어셋을 기반으로 AArch32와 AArch64 두 가지 서브 명령어셋을 도입 함으로써 기존의 ARM32 아키텍처 뿐만 아니라 AArch64를 통해 64비트 구 조를 사용할 수 있게 합니다. S5P6818은 1080p 비디오 인코딩 및 디코딩, 3D 그래픽 디스플레이, Full HD 고해상도 이미지 신호 처리와 같은 그심한 트래픽 상황에 대처하기 위해 6.4GB/s 메모리 대역폭을 지원합니다.

이미지

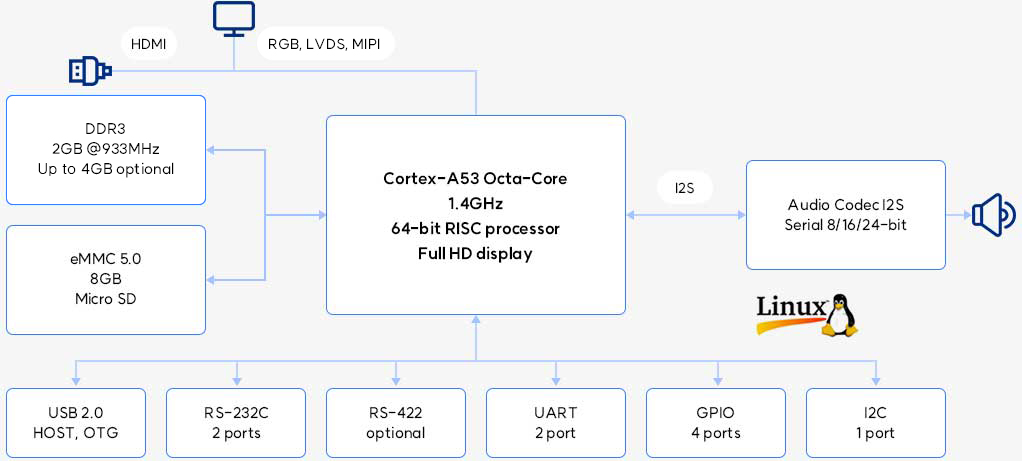

[그림 1] 싱글 보드 컴퓨터 구성도

S5P6818은 OpenGL ES1.1, 2.0과 같은 광범위한 API로 최고의 3D 그래픽 성능을 제공하며, 우수한 3D 성능은 완벽한 Full HD를 지원합니다. 특히, 기본 듀얼 디스플레이는 메인 디스플레이의 Full HD 해상도와 HDMI를 통한 1080p 60 프레임 HDTV 디스플레이를 동시에 지원합니다. 별도의 후처리 파이프라인을 통해 S5P6818은 실제 디스플레이 시나리오를 만들 수 있습니다.

이미지

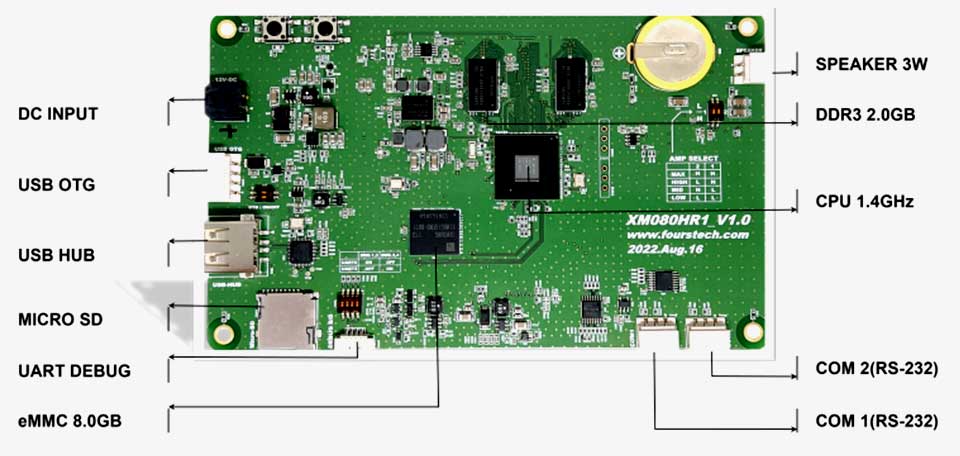

[그림 2] XM080 시리즈 싱글 보드 컴퓨터

XM 시리즈는 S5P6818의 전체 성능을 제공하지는 않으며 의료용 애플리케이션에 적합하게 설계되었습니다. 그림 1에서 보는 바와 같이 디스플레이, 통신, 메 모리 등 다양한 인터페이스를 제공합니다. 운영체제로는 오픈소스인 리눅스 4.4.8 커널을 사용하며, UI 프로그램으로 Qt 오픈소스 버전을 지원합니다.

TFT LCD

XM 시리즈는 Full HD 디스플레이 애플리케이션에 맞는 다양한 TFT LCD를 지원하며, 디스플레이 인터페이스(RGB, LVDS, MIPI, eDP)와 디스플레이 시야각은 각 LCD 사양에 따라 다르게 적용 가능합니다.

이미지

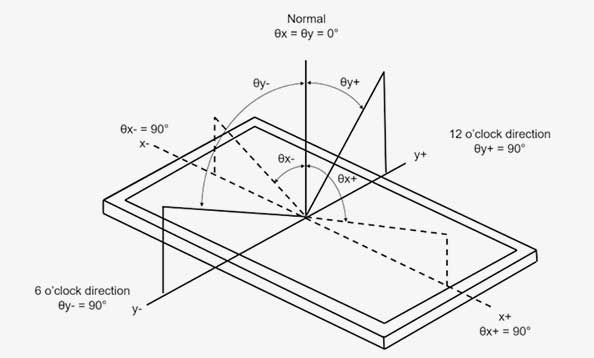

[그림 3] 시야각 정의



터치 패널

감압식 터치 기술과 정전식 터치 기술의 주요 차이점은 기능과 비용에 상당한 영향을 미치는 터치 패널 구조에 있습니다. 임베디드 터치 시스템에 많이 사용되는 감압식(저항막) 터치 방식은 액정 위에 여 러 겹의 막이 있으며, 화면이 눌렸을 때 전기가 통하는 전도막 X전극과 Y전극이 만나게 되며 이 때 발생하는 전류 변화를 감지하는 방식입니다. HMI Human Machine Interface 와 같이 컴퓨터 화면의 GUI Graphic User Interface를 이용하여 기계를 동작 시키는 분야에 많이 사용됩니다.

감압식 터치의 장점

정전식 대비 저렴한 가격

외부 환경에 강함

장갑과 같은 비전도성 물질에 반응

필기인식 적합

감압식 터치의 단점

정전식 대비 낮은 감도

선명도 부족

LCD, 터치 패널 및 인터페이스와 같은 대부분의 옵션 장치는 사용자의 응용 분야에 따라 다릅니다. 요청 사항이 있을 시 언제든지 문의해 주세요.

일반사양
사양 단위
작동 전압 10.8~13.2 VDC
작동 온도 20~+70 ºC
보관 온도 7-30~+80 ºC
상대 습도 90 %RH 최대 24시간
전력 소비량 TBD W
절대 최대 정격
심볼 최소 최대 단위
공급 전압 VCC 0 +13.2 VDC
배터리 전압 VBAT 0 +3.6 VDC
ESD 둥굽 ESD 0 +2 KV
주의
절대 최대 정격은 개별 부품에 가해지는 스트레스이며 최대 성능을 보장하지 않습니다. 이 표에 명시된 한계를 초과하는 용량은 부품의 신뢰성에 영향을 미치거나 부품에 영구적인 손상을 초래할 수 있습니다.
